CAN口通信方式介紹

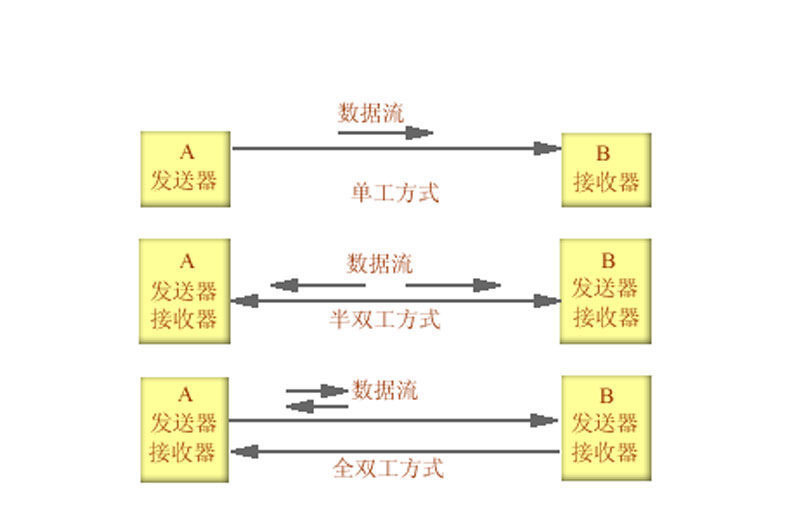

一、CAN通信概述

CAN（Controller Area Network） 是一種串行、多主、異步、差分信號的現場總線通信協議，最初由德國Bosch公司于1983年開發，用于汽車電子系統。其核心優勢在于高可靠性、實時性和抗干擾能力，廣泛應用于汽車、工業自動化、航空航天等領域。

二、CAN通信的核心特點

1. 多主架構

• 任意節點均可主動發送數據，無需中央控制器，支持分布式控制。

• 類比：類似多人會議中，任何人可隨時發言，但需通過仲裁機制避免沖突。

2. 差分信號傳輸

• 使用CAN_H（高）和CAN_L（低）兩條差分線，通過電平差（如2V）表示邏輯“1”或“0”，抗干擾能力強。

• 優勢：在電磁干擾嚴重的工業環境中仍能穩定通信。

3. 非破壞性仲裁機制

• 節點發送數據時，通過ID優先級競爭總線使用權（ID越小優先級越高）。

• 過程：高優先級幀可打斷低優先級幀，避免總線沖突。

4. 錯誤檢測與處理

• 支持CRC校驗、幀校驗、位填充、ACK應答等機制，錯誤幀可自動重發。

• 故障隔離：節點故障時可自動退出總線，不影響其他節點。

5. 通信速率與距離

• 1Mbps（40米內，適合高速場景如發動機控制）。

• 125kbps（500米內，適合車身控制）。

• 50kbps（1公里內，適合工業現場）。

• 速率與距離成反比：

三、CAN通信協議分層

四、CAN幀類型

1. 數據幀

• 傳輸實際數據，包含11位標準ID或29位擴展ID、數據長度（0-8字節）、數據域等。

• 示例：發動機ECU發送轉速數據（ID:0x123，數據:0x0078）。

2. 遠程幀

• 請求其他節點發送特定ID的數據幀（無數據域）。

• 場景：儀表盤請求ECU發送當前車速。

3. 錯誤幀

• 檢測到錯誤時發送，通知其他節點丟棄當前幀。

4. 過載幀

• 節點忙時發送，請求延遲下一幀傳輸。

五、CAN通信拓?fù)浣Y(jié)構

• 總線型拓?fù)?/span>：所有節點并聯在兩條總線上，終端需接120Ω電阻以消除信號反射。

• 節點數量：理論上支持110個節點（實際受總線電容限制，通常為30-50個）。

• 布線要求：雙絞線（如CAN_H/CAN_L），線徑0.3-0.75mm2，避免分支過長。

六、CAN通信的典型應用

1. 汽車電子

• 發動機控制、車身控制（車窗、門鎖）、安全系統（ABS、ESP）、儀表盤通信。

• 示例：剎車踏板信號通過CAN總線實時發送至ABS控制器。

2. 工業自動化

• 機器人控制、傳感器數據采集、設備狀態監控。

• 示例：生產線上的溫度傳感器通過CAN將數據發送至PLC。

3. 航空航天

• 飛行控制系統、機載設備通信。

• 優勢：高可靠性、抗輻射干擾。

七、CAN通信的優缺點

八、CAN與其他通信方式的對比

九、總結

• 核心優勢：CAN通信以高可靠性、實時性和抗干擾能力為核心，適合對數據傳輸要求嚴格的工業和汽車場景。

• 應用建議：

• 汽車/工業控制：優先選擇CAN（如CANopen協議）。

• 高速數據傳輸：考慮以太網或CAN FD（CAN with Flexible Data-rate，速率可達5Mbps）。

• 長距離低速率：RS-485或LoRa可能更合適。

通過合理選擇通信協議和拓?fù)浣Y(jié)構，CAN通信可顯著提升系統的穩定性和效率。
